Prodotti > Frese estrattrici per silos a torre


FRESE ESTRATTRICI PER SILOS A TORRE

  • Fresa meccanica per l'estrazione dall'alto dell'insilato

  • Silos in fase di carico

  • Silos in fase di scarico

  • Fresa meccanica per l'estrazione dall'alto dell'insilato - Scheda tecnica

  • Frese per silos ciclatori ad estrazione dal basso

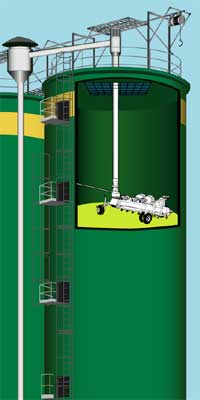

    FRESA MECCANICA per la estrazione dall'alto del prodotto insilato, da utilizzare solo in fase di scarico.

    La Silos Samarani produce una serie di frese di estrazione dall'alto che è la soluzione più razionale ed affidabile per lo scarico dei pastoni di mais e dei foraggi dai silos.
    La Fresa Samarani è idonea a tutti i silos a pianta circolare ed è intercambiabile tra i silos.
    La Fresa meccanica a catena per l'estrazione in aspirazione dall'alto del prodotto insilato è fornita completa di:

  • tubazione telescopica interna al silos

  • elettroaspiratore centrifugo

  • ciclone di separazione prodotto/aria

  • tubazione di scarico dal tetto del silos all'utilizzo.


  • E' del tipo funzionante in aspirazione ed è spostabile da un silos all'altro mediante il "carro-ponte" posto sul tetto del silos. E' costituita da un corpo centrale ruotante sui 360° mediante una ruota motrice azionata da un motoriduttore con motore elettrico da HP.3 e da un braccio con catena dentata che convoglia il prodotto al centro del silos, da dove viene estratto dall'aspiratore centrifugo posto sul tetto del silos. E' dotata di ralla elettrica a contatti continui e di braccio tendi-vavo. La produzione in estrazione è di circa 60 q.li/ora di sfarinato di mais.
    La fresa è completa delle seguenti attrezzature:

  • tubazione telescopica interna al silos, di lunghezza pari all'altezza del silos, eseguita in lamiera inox, posta a collegamento tra la fresa estrattrice e l'aspiratore centrifugo;

  • aspiratore centrifugo di grande portata, collegato alla tubazione telescopica interna al silos, e dotato di un motore elettrico;

  • ciclone di scarico per la separazione dell'aria dal prodotto in fase di estrazione. Eseguito interamente in acciaio inox e completo di tubazione inox di collegamento con l'aspiratore centrifugo.

    ˆtopˆ

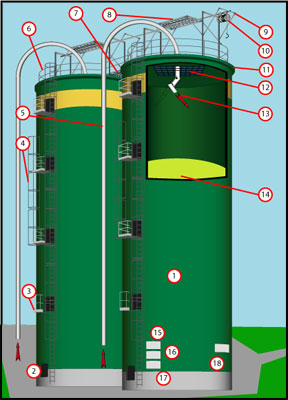

    SILOS IN FASE DI CARICO


    1 - Silos in CAV
    2 - Porte ermetiche di ispezione Silos
    3 - Balconi di sosta
    4 - Scale di accesso Silos con gabbie di protezione
    5 - Tubazioni di carico
    6 - Ringhiera
    7 - Passerella tra i Silos
    8 - Tetto di protezione Aspiratore e Argano
    9 - Cavalletta carro ponte
    10 - Argano
    11 - Tetto Silos
    12 - Botola centrale tetto Silos con griglia
    13 - Distributore di carico
    14 - Insilato
    15 - Cartello "Obbligo casco e cintura di sicurezza"
    16 - Cartello "Divieto di accesso"
    17 - Cartello "Pericolo. Presenza di CO2"
    18 - Cartello "Attenzione. Carichi sospesi"


    ˆtopˆ

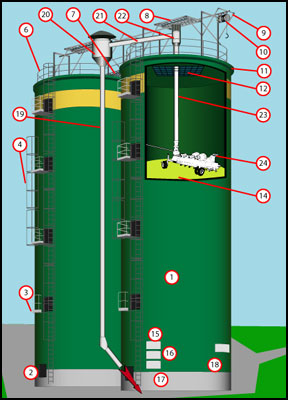

    SILOS IN FASE DI SCARICO


    1 - Silos in CAV
    2 - Porte ermetiche di ispezione Silos
    3 - Balconi di sosta
    4 - Scale di accesso Silos con gabbie di protezione
    6 - Ringhiera
    7 - Passerella tra i Silos
    8 - Tetto di protezione Aspiratore e Argano
    9 - Cavalletta carro ponte
    10 - Argano
    11 - Tetto Silos
    12 - Botola centrale tetto Silos con griglia
    14 - Insilato
    15 - Cartello "Obbligo casco e cintura di sicurezza"
    16 - Cartello "Divieto di accesso"
    17 - Cartello "Pericolo. Presenza di CO2"
    18 - Cartello "Attenzione. Carichi sospesi"
    19 - Tubazioni di carico
    20 - Ciclone di separazione
    21 - Tubo di collegamento
    Aspiratore - Ciclone
    22 - Aspiratore
    23 - Tubo telescopico
    24 - Fresa estrattrice


    ˆtopˆ

    FRESA MECCANICA PER L'ESTRAZIONE DALL'ALTO DELL'INSILATO - Scheda tecnica

    25 - Tubo telescopico interno
    26 - Fasce ferma tubo 250
    27 - Giunto elastico 250
    28 - Motoriduttore catena fresa
    29 - Motoriduttore ruote avanzamento fresa
    30 - Ruote avanzamento fresa
    31 - Ruote parete fresa
    32 - Molla pulizia parete silos
    33 - Supporto cuscinetto albero fresa
    34 - Ruote fresa con pneumatico
    35 - Carter catena fresa
    36 - Asse guida catena fresa
    37 - Coltelli per catena fresa
    38 - Bocca centrale fresa
    39 - Sotto bocca fresa
    40 - Ruota fresa in ferro
    41 - Albero centrale fresa
    42 - Ralla elettrica fresa 3+1
    43 - Ralla elettrica fresa 6+1
    44 - Braccio stabilizzatore fresa


    ˆtopˆ

    FRESE PER SILOS CICLATORI ad estrazione dal basso
