ASCENSORI PER SILOS

Scheda tecnica

Norme di corrispondenza: D.M. 04/03/82

ASCENSORE DI SERVIZIO PER GLI INTERVENTI ALL'INTERNO DELLA CELLA DEL SILOS

E' costituito da uno speciale argano di sollevamento a fune di acciaio, con freno autobloccante di servizio e doppia pulsantiera di comando.
E' dotato di una cabina a cestello di portata dell'operatore, con cancelletto di accesso; il tutto eseguito in profilati zincati a bagno.
L'impianto è a norma CEE regolarmente certificato, collaudato ed è fornito di libretto di uso e manutenzione.

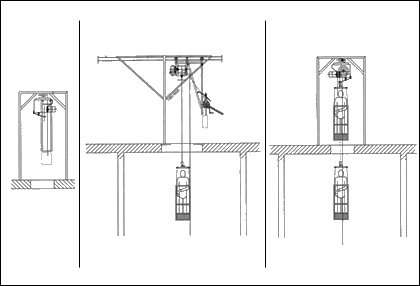

Il ponteggio sospeso SIL/UP è un ponteggio costituito dal gruppo argano SIL/E montato su apposito carello scorrevole sulla monorotaia di collegamento di più silos contenitori per mangimi pronti.
Il sistema SIL/UP è completo anche dell'argano manuale di emergenza.
Il telaio di sospensione può essere fornito per qualsiasi tipo di monorotaia con la traslazione orizzontale manuale.


PONTEGGI SOSPESI PER LA MANUTENZIONE INTERNA DEI SILOS CEREALI E SILOS DEI MANGIMI.

Sono ponteggi sospesi studiati per consentire ad un operatore di operare all'intemo dei silos ed i gruppi gru di sollevamento sono adatti all'ambiente nel quale devono operare e costruiti con le norme di sicurezza D,M. 4.3.82 e Direttive Macchine CE e norme di riferimento per macchine operatrici in ambienti con pericolo di esplosioni.

Ogni ponteggio è composta da:

Un telaio sul quale sono montati :

     • Un gruppo di sollevamento ad argano elettrico.

     • Un argano manuale di soccorso e di emergenza.

Una navicella di misura standard m.0,50x0,50 o misura diversa se condizionata dalle misure delle portine di ingresso ai silos.

Dati Tecnici Generali :

• Portata utite dell'argano elettrico Kg. 250.
• Portata utile della navicella Kg. 120 ( Una persona compresa )
• Portata utile dell'argano manuale Kg. 150.
• Velocità di sollevamento m* 6, 3 al Minuto.
• Fune portante per l'argano elettrico acc. NG; 8 mm-
• Fune portante argano elettrico in aoc. zincato Diam. 8 mm.
• Pressione sulla leva di sollevamento dell'argano manuale Kg. 20.
• Corsa verticale massima m. 45, ( Maggìorabile a richiesta )
• Corrente di alimentazione V. 380- 50 Hz. Tré fasi + terra .16
• Amp.Kw. 1.00
• Tensione sui comandi V. 24.
• Navicella con sospensione mediante crociera in acciaio-
• Dimensione della navicella m. 0.50x0.50x1,20di altezza.
• Mobilità orizzontate manuale.
• Parti elettriche con protezIoneìP. 55.
• Gruppo di riduzione IRREVERSIBILE ED AUTOFRENANTE.
• Argano con tamburi di avvolgimento delle funi portanti in acciaio.
• Freni elettromagnetici a dischi,
• Pulsanti di stop a ritenuta meccanica.
• Fine corsa ed extra corsa per movimenti di salita e discesa.
• Tuttì i dispositivi di sicurezza previsti nelle norme vigenti.

ˆtopˆ

SIL/Electric SIL/Electric - MT

E' una attrezzatura adatta a portare l'operatore all'interno delle camere di stoccaggio dei silos per cereali, mangimi o sementi quando è necessario intervenire per ripristinare intonaci o pulire dai depositi indesiderati. La corsa utile alla quale l'attrezzatura può operare è di m.30, il suo braccio portante è abbattibile e consente di passare con l'attrezzatura sotto tubazioni od ostacoli con altezza da terra di mm 900.

Norme di corrispondenza D.M. 04/03/82
Approvazione del Ministero del Lavoro

L'ATTREZZATURA E' COMPOSTA DA:
1 gru
1 navicella.

LA GRU E COSTITUIDA DA :
• telaio in carpenteria di acciaio montato su ruote e con parapetti metallici integrati nella struttura a protezione della botola aperta.
• argano di sollevamento composto da N.1 tamburo di avvolgimento rigato sul quale si awolge la fune portante.
• gruppo meccanico con motoriduttore irreversibile di Nostra produzione dotato di freno di sicurezza elettromagnetico a molla di spinta positiva e di motore elettrico autofrenante.
• argano manuale di emergenza mod.PL.
• N.1 fune portante in acciaio con conformazione "non giro" ed un diametro di 10 mm.
• N.1 fune in acciaio con anima tessile diametro 8mm. montata sull'argano manuale d'emergenza.
• la navicella navicella è per un solo operatore ed è costruita in profilati di acciaio disposti in base quadrata di 0,50 per 0,50m e con una altezza di 1,20m e piano di calpestio in alluminio antisdrucciolo.
• avvisatore acustico di emergenza.
• alimentazione 380V.
• comandi elettrici ausiliari, dell'argano, con tensione 48V.


SICUREZZE:
• finecorsa rotativo di massimo e minimo svolgimento della fune awolta sul tamburo dell'argano elettrico.
• finecorsa ed extracorsa di salita.
• caduta della tensione di alimentazione allo sblocco del freno di sicurezza durante la manovra di emergenza.
• stop di emergenza:
     • a fungo autoritenuto, sul quadro principale.
     • a funicella azionato a strappo, vicino alla navicella.

MANOVRA DI EMERGENZA:
L'operatore sulla navicella dispone di una funicella che se tirata arresta l'attrezzatura ed il dispositivo awisa automaticamente l'operatore vicino al gruppo argano che lo "stop" della macchina è attivato.
In caso di emergenza il recupero della navicella è assicurato anche dall'argano manuale PL che costituisce un mezzo di recupero veloce dell'operatore nella cestella.
